Двухмерное измерение профиля шихтовых материалов в доменной печи

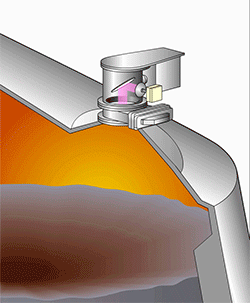

Измеритель профиля шихты MWS-45RF это милливолновый дальномер радарного типа, использующий метод частотной модуляции непрерывного сигнала. Датчик для измерения профиля шихты разработан для двухмерного измерения профиля загружаемого материала (кокса или железной руды), состоит из контроллера, антенны, регулируемого отражателя, кожуха, местной панели управления и задвижки. Антенна и регулируемый отражатель устанавливаются внутри кожуха. Волны, излучаемые антенной, непрерывно отражаются от поверхности, сканируемой от края до центра внутреннего пространства печи. Координаты сканируемой точки и измеренное расстояние до нее посылаются в контроллер для формирования 2-мерного профиля и его отображения на дисплее компьютера. Полученная информация дает возможность постоянного контроля над материалом, с тем, чтобы поддерживать желаемую форму изгиба поверхности.

Результатом улучшенного контроля является более стабильная работа доменной печи, повышение эффективности реакции, экономия топлива и продление срока службы печи.

MWS-45RF

Отличительные характеристики

Решаются все проблемы, присущие измерениям, с помощью весов

• Высокоскоростное 2-мерное сканирование обеспечивает лучший контроль над загрузкой материалов.
• Измерение толщин слоев кокса и железной руды позволят произвести чугун более высокого качества с минимальным потреблением кокса.
• Профиль может быть измерен между каждым циклом процесса загрузки (минимальное время измерения – 5 секунд).
• Компактные размеры и легкий вес снижают монтажные и эксплуатационные затраты.

Работоспособность в суровых условиях

• Радиоволны не подвержены влиянию температуры, пламени, пылевой взвеси.
• Контроллер и приводной механизм регулируемого отражателя устанавливаются снаружи печи, тем самым обеспечивается свободный доступ для обслуживания. Температура и давление внутри печи также не являются препятствием для обслуживания.

Высокая точность и надежность

• Точность: ±30мм (Цель: железная руда или кокс).
• Применение техники поворота фазы вместо широкой частотной развертки позволяет исключить погрешности в измерениях, вызванные двойным отражением волн и обеспечивает возможность измерения вблизи стенки доменной печи.
• Стабильные измерения даже очень скошенных поверхностей (руды и кокса).
• Благодаря большому соотношению «сигнал-шум» достигается высокая стабильность измерений, даже при слабости отраженного сигнала.

Высокое быстродействие

• Время отклика: 50 мсек.
• Позволяет оперативно контролировать процесс загрузки материалов в доменную печь; профиль может быть измерен с каждым поворотом лотка.

Отражение рабочего состояния на персональном компьютере

• Программное обеспечение отображает спектр FFT (алгоритм быстрого вычисления дискретного преобразования Фурье), полученный сигнал и различные предустановленные значения. Все данные, включая тенденцию измерения, отображаются непрерывно и могут быть записаны и воспроизведены как в нормальном, так и в ускоренном режиме.
• Возможность записи и воспроизведения позволяет оптимизировать параметры системы в автономном режиме.
• На дисплее отображаются выводимые из контроллера данные, указывающие на внутреннюю температуру и отклонения от нормы, такие как снижение мощности полученного сигнала, повышение температуры внутри контроллера и сбой связи.

Встроенные функции для удобства

• Легкая предустановка базисной точки и диапазона
• Совместимость с персональным компьютером
• Источник питания: AC 90…240В 50/60Гц
• Связь с ПК посредством RS-232C
• Аналоговый выход 4-20мА
• Цифровой интерфейс RS-422 (расстояние, уровень принимаемой мощности, температура и аварийный сигнал)

Развитая, самодостаточная система

• Дополнительного программного или аппаратного обеспечения не требуется, т.к. вся обработка сигналов производится контроллером.

Простота в установке

• Радарный датчик подходит к любой доменной печи.

Простота обслуживания

• Задвижка отделяет датчик от внутреннего пространства доменной печи.
• При закрытой задвижке обслуживание датчика можно производить даже во время работы печи. Во время отключения печи на задвижке могут быть заменены уплотнения (задвижка в открытом положении).
