Измерение уровня в чугуновозном ковше миксерного типа | уровнемер встроен в перекрытие разливочного пролета

Сохранение плоскостности пола разливочного пролета

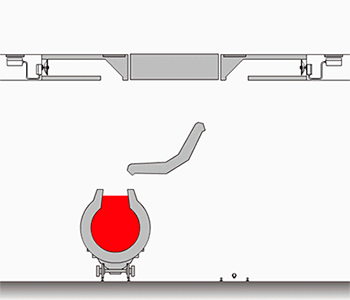

Микроволновый датчик MWS-24RF-TH состоит из антенны, трубы волновода и отражателя. Антенна, волновод и отражатель устанавливаются под неподвижной частью перекрытия разливочного пролета. Благодаря ровности перекрытия обеспечивается беспрепятственное движение тяжелых машин.

MWS-24RF

Отличительные характеристики

Ровность перекрытия разливочного пролета

• Благодаря ровности перекрытия обеспечивается беспрепятственное движение тяжелых машин.

Работоспособность в тяжелых условиях

• Микроволны безразличны к действию температуры, пламени и воздушных частиц.
• Отражатель и волновод могут работать в условиях очень высоких температур, позволяя удаленное расположение антенны, которая может быть использована при температуре до 150°C. Контроллер должен быть установлен на участке с нормальной температурой.

Высокая точность и надежность

• Точность измерения на плоской металлической поверхности: ±3 мм
• Применение техники поворота фазы вместо широкой частотной развертки позволяет исключить погрешности в измерениях, вызванные двойным отражением волн.
• Более острый угол расхождения луча, улучшающий точность измерений, даже через узкую горловину ковша.
• Применение фильтров для отсеивания паразитных помех.

Отражение рабочего состояния на персональном компьютере

• Программное обеспечение отображает спектр FFT (алгоритм быстрого вычисления дискретного преобразования Фурье), полученный сигнал и различные предустановленные значения. Все данные, включая тенденцию измерения, отображаются непрерывно и могут быть записаны и воспроизведены как в нормальном, так и в ускоренном режиме.
• Возможность записи и воспроизведения позволяет оптимизировать параметры системы в автономном режиме.
• На дисплее отображаются выводимые из контроллера данные, указывающие на внутреннюю температуру и отклонения от нормы, такие как снижение мощности полученного сигнала, повышение температуры внутри контроллера и сбой связи.

Встроенные функции для удобства

• Легкая предустановка базисной точки и диапазона
• Совместимость с персональным компьютером
• Источник питания: 90…240В AC, 50/60Гц
• Связь с ПК посредством RS-232C
• Аналоговый выход 4-20мА
• Цифровой интерфейс RS-422 (расстояние, уровень принимаемой мощности, температура и аварийный сигнал)

Развитая, самодостаточная система

• Дополнительного программного или аппаратного обеспечения не требуется, т.к. вся обработка сигналов производится контроллером.

Легкий вес и компактность

• Портативность (контроллер – около 6 кг, антенна – около 6 кг).
• Простота в установке.
