Уровнемер для доменной печи

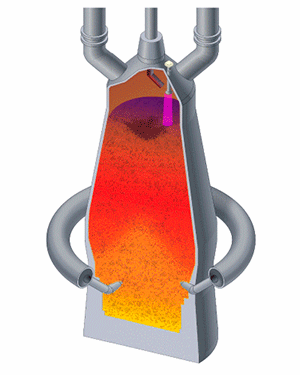

Датчик уровня для доменной печи MWS-24RF-BH это микроволновый дальномер, состоящий из антенны и контроллера. Уровнемер шихты, установленный вверху печи, производит мониторинг работы печи путем непрерывного измерения уровня шихты в режиме реального времени.

Программное обеспечение уровнемера позволяет отражать тенденцию подъема и снижения уровня кокса и чугуна в динамике.

MWS-24RF

Отличительные характеристики

Неподверженность воздействию тяжелой пыли

• Накопление на антенне тяжелой пыли приводит к ослаблению мощности сигнала и, как следствие, к неточностям и погрешностям в измерениях. Для недопущения этой ситуации компанией WADECO разработана высокоэффективная система продувки N2, способная предотвратить отложения пыли на поверхности антенны и обеспечить высокую точность и надежность измерений в течении продолжительного периода времени.

Высокая точность и надежность

• При рабочей частоте 24 ГГц формируется луч с более острым углом расхождения, что улучшает точность измерений; меньший размер антенны для данной частоты облегчает процесс установки уровнемера.
• Благодаря большому соотношению «сигнал-шум» достигается высокая стабильность измерений, даже при наклоне поверхности шихты и слабости отраженного сигнала.
• Точность измерения на плоской металлической поверхности: ±5мм, а наклонной поверхности шихты: ±30мм.
• Применение фильтров для устранения паразитных помех.

Отражение рабочего состояния на персональном компьютере

• Программное обеспечение отображает спектр FFT (алгоритм быстрого вычисления дискретного преобразования Фурье), полученный сигнал и различные предустановленные значения. Все данные, включая тенденцию измерения, отображаются непрерывно и могут быть записаны и воспроизведены, как в нормальном, так и в ускоренном режиме.
• Возможность записи и воспроизведения позволяет оптимизировать параметры системы в автономном режиме.
• На дисплее отображаются выводимые из контроллера данные, указывающие на внутреннюю температуру и отклонения от нормы, т.к. снижение мощности полученного сигнала, повышение температуры внутри контроллера и сбой связи.

Встроенные функции для удобства

• Легкая предустановка базисной точки и диапазона
• Совместимость с персональным компьютером
• Автоматическое напряжение питания: 90…240В 50/60 Гц
• Связь с ПК посредством RS-232C
• Аналоговый выход 4-20 мА
• Цифровой интерфейс RS-422 (расстояние, уровень принимаемой мощности, температура и аварийный сигнал)

Развитая, самодостаточная система

• Дополнительного программного или аппаратного обеспечения не требуется, т.к. вся обработка сигналов производится контроллером.
